產品概述

  SGYQ系列高壓籠型電機液體電阻起動裝置是在籠型電機的定子回路中串入三相液體電阻，液阻隨電動機的起動而自動接入，阻值在預定的時間內無級減小，接近于零時自動切除，從而使電機的端電壓逐步增加，平滑無沖擊軟起動，起動過程對電網無沖擊干擾，無諧波污染。適用于三相交流3kV、6kV、10kV，額定功率到20000kW的鼠籠型異步電動機或同步電動機的軟起動。產品應用遍及冶金、石油、化工、水利、電力、輕工、機械、煤炭、建材、軍工、汽車、市政工程、制藥等領域。

性能特點

　　起動電流小，平滑無沖擊，保證電網可靠運行；

　　起動電流約為額定電流的2.5～3.5倍；

　　可連續起動2～3次；

　　對電網影響小，無諧波污染，特別適用于電網容量不足的企業；

　　可減小液阻提高電機端電壓，增加電動機出力，確保一次起動成功；

　　起動平穩，機械應力沖擊小，有效保護電動機及傳動機械；

　　結構簡單、安裝維護方便，可靠性高。

產品型號

使用環境

　　環境溫度：-10℃～+40℃；

　　相對濕度：＜85%，不凝露；

　　海拔高度：不超過2000m（超過2000m須特殊設計）；

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

　　Q/XZS1-2009       《SYQ系列電機液體電阻起動裝置》

　　GB/T11022-2011    《高壓開關設備和控制設備標準的共用技術要求》

　　GB3906-2006       《3.6 kV～40.5 kV交流金屬封閉開關設備和控制設備》

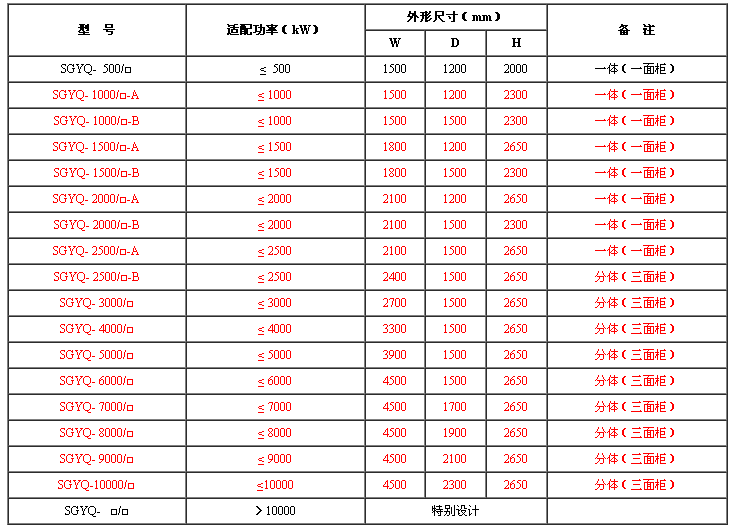

技術規格

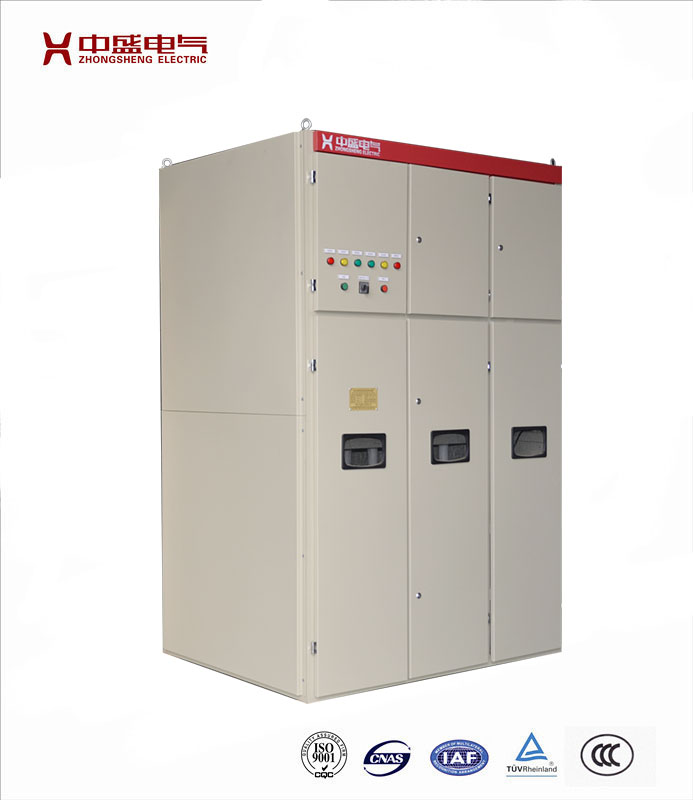

高壓籠型電機液體電阻起動裝置

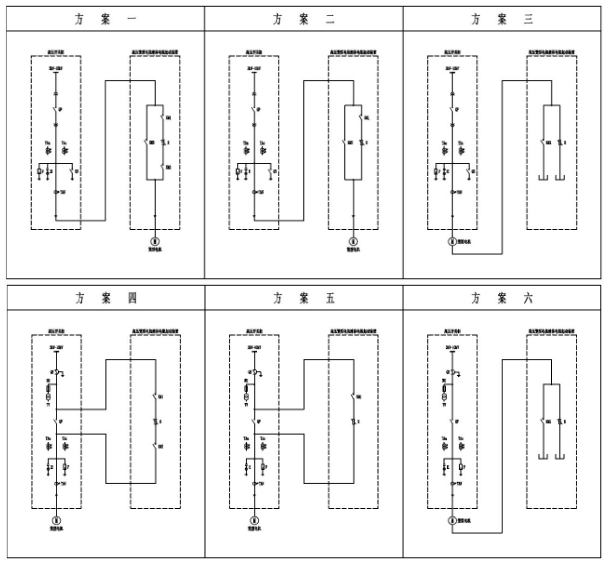

產品方案

訂貨須知

訂貨時須提供電機型號、額定功率、額定電壓、額定電流、負載類型等信息。
