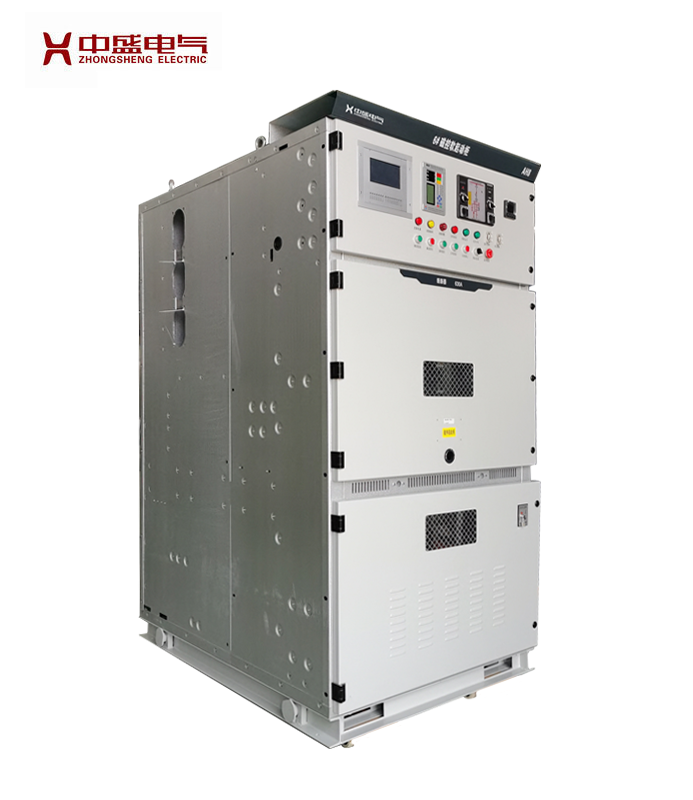

產品概述

　　SCKQ系列磁控軟起動裝置是在籠型電機的定子回路串入阻抗可以平滑改變的自勵式磁控電抗器，通過閉環控制系統，自動調整自勵控制繞組中直流電流的大小，磁控電抗器的阻抗在預定的時間內由大到小自動無級減小，使電機端電壓逐漸上升至全壓，實現電動機軟起動。減少了電機起動時對電網、電機本身、相連設備的電氣及機械沖擊。廣泛應用于各種大中型高壓電動機的降壓軟起動。

性能特點

        自勵式電抗器，不需大容量勵磁電源；

　　采用緊耦合結構，可控性好，阻抗可調至初始阻抗的2%；

　　采用專門的濾波裝置，無諧波污染；

　　先進的磁屏蔽技術，無漏磁；

　　采用國內領先的計算機仿真技術，使整個起動過程可預測、可控制、可調整；

　　可選擇三種起動電流曲線：恒流、斜坡、突跳，以滿足不同工況的要求；

　　友好的人機界面，起動參數的設定、調整靈活，方便查閱起動歷史曲線；

　　起動電流可在1.5Ie～3.5Ie任意選擇（視負載不同），起動時可確保電網壓降最小，無二次浪涌電流沖擊；

　　起動時電機均勻加速，無機械沖擊；

　　重復使用性好，起動性能不受環境溫度影響；

　　免維護，使用壽命長；

　　可實現軟停止（可選）。

產品型號

使用環境

　    環境溫度：-10℃～+40℃；

　　相對濕度：＜85%，不凝露；

　　海拔高度：不超過1000m（超過1000m須特殊設計）；

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

       Q/WKRR3-2002    《磁控軟起動裝置》

　　GB/T3979-1991    《3-35kV交流金屬封閉開關設備》

　　GB/T3979-1989    《電控設備，第二部分：裝有電子器件的電控設備》

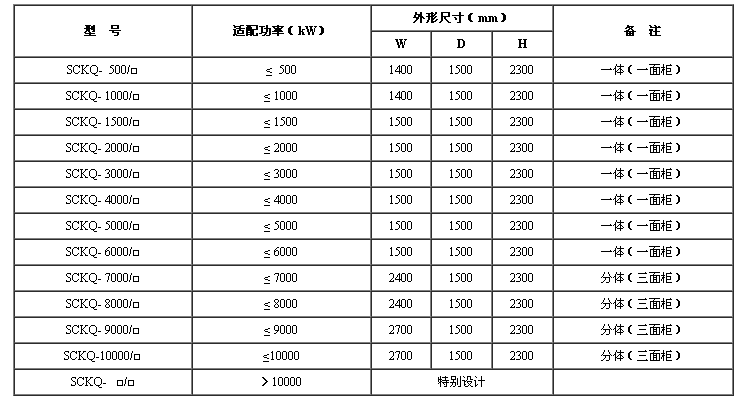

技術規格

　　6kV/10kV高壓磁控軟起動裝置

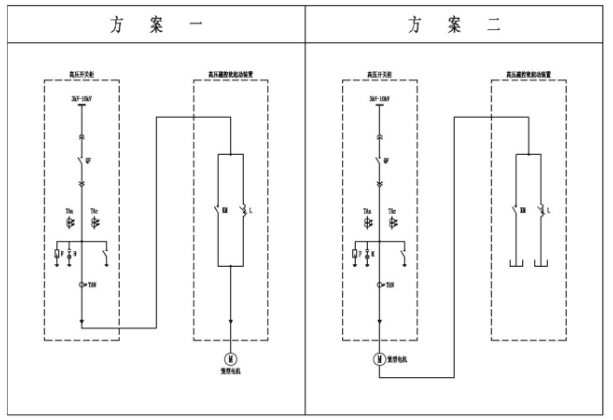

產品方案

訂貨須知

     訂貨時須提供電機型號、額定功率、額定電壓、額定電流、負載類型等信息。
